您知道机械松动的振动问题分为哪几种么?

2018/03/07
浏览量

红外热像检测   |   激光轴对中   |   现场动平衡   |   振动分析仪   |   动平衡仪   |   激光对中仪   |

机械松动一般分为结构松动和转动部件松动。造成机械松动的原因有安装不良、长期磨损、基础或机座损坏、零部件破坏、配合间隙过大等。机械松动可以使已经存在的不平衡、不对中等所引起的振动问题更加严重,也可因机械松动的进一步恶化,而引发其他故障。对松动类型的界定还没有严格的标准,目前发现有三种比较常见且典型的机械松动,它们都有其独特的振动频谱及振动相位表现。

一、类型A——结构框架和基础松动



1

松动现象与处理措施



这一类型的松动主要包括以下故障:



  • 设备底脚、基板和混凝土基础的结构松动或强度不足;



  • 灌浆恶化或破碎;



  • 框架或底部变形;



  • 地脚紧固螺栓松动等。



这些松动现象都能在现场明显地观察到,其破坏力一般比较大,严重时会加重设备的不平衡或不对中。



处理措施:

巩固基础、矫正结构、紧固松动螺栓等。对于已经存在不平衡或不对中的设备,还要同时调整不平衡或不对中。



2

典型松动频谱与基本特征

典型松动频谱如图1所示,其松动所反映的基本特征见表1。



图1 类型A典型的松动频谱图

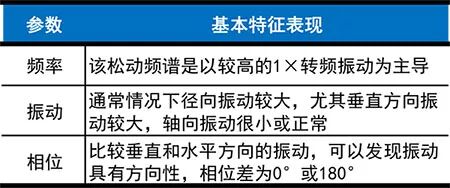

表1 类型A松动所反映的基本特征



几点说明:

  • 该典型的松动特征与不平衡或偏心转子故障特征一致,可用相位来区分。



  • 通常情况下,高振动几乎只限于一个转子(单独的驱动机、被驱动机或齿轮箱),这与不平衡或不对中不同,因为不平衡或不对中引起的高振动不只限于一个转子。



  • 对于一些特殊情况,如用于紧固泵轴承座的螺栓,其作用力为轴向方向。如果这些螺栓出现松动,就会导致轴向的1×转速振动高,这与不对中故障很相似。只要上紧这些螺栓就会减少振动。

二、类型B——由摇摆运动或结构断裂和轴承底座断裂引起的松动



1

松动现象与处理措施



这种类型只有在出现以下松动故障时发生:



  • 结构或轴承底座断裂;



  • 有时由于支撑脚不等长引起的摇摆;



  • 偶尔发生在一些松动的轴承座螺栓上;



  • 当松动的轴承或不适当的部件配合问题程度较轻时(无冲击)。



这些松动现象也可以在现场观察到,但内部件配合问题只有通过拆检来查找验证。



处理措施:

可通过更换断裂部件、调整不适当部件的配合情况、紧固螺栓等来减少振动。
