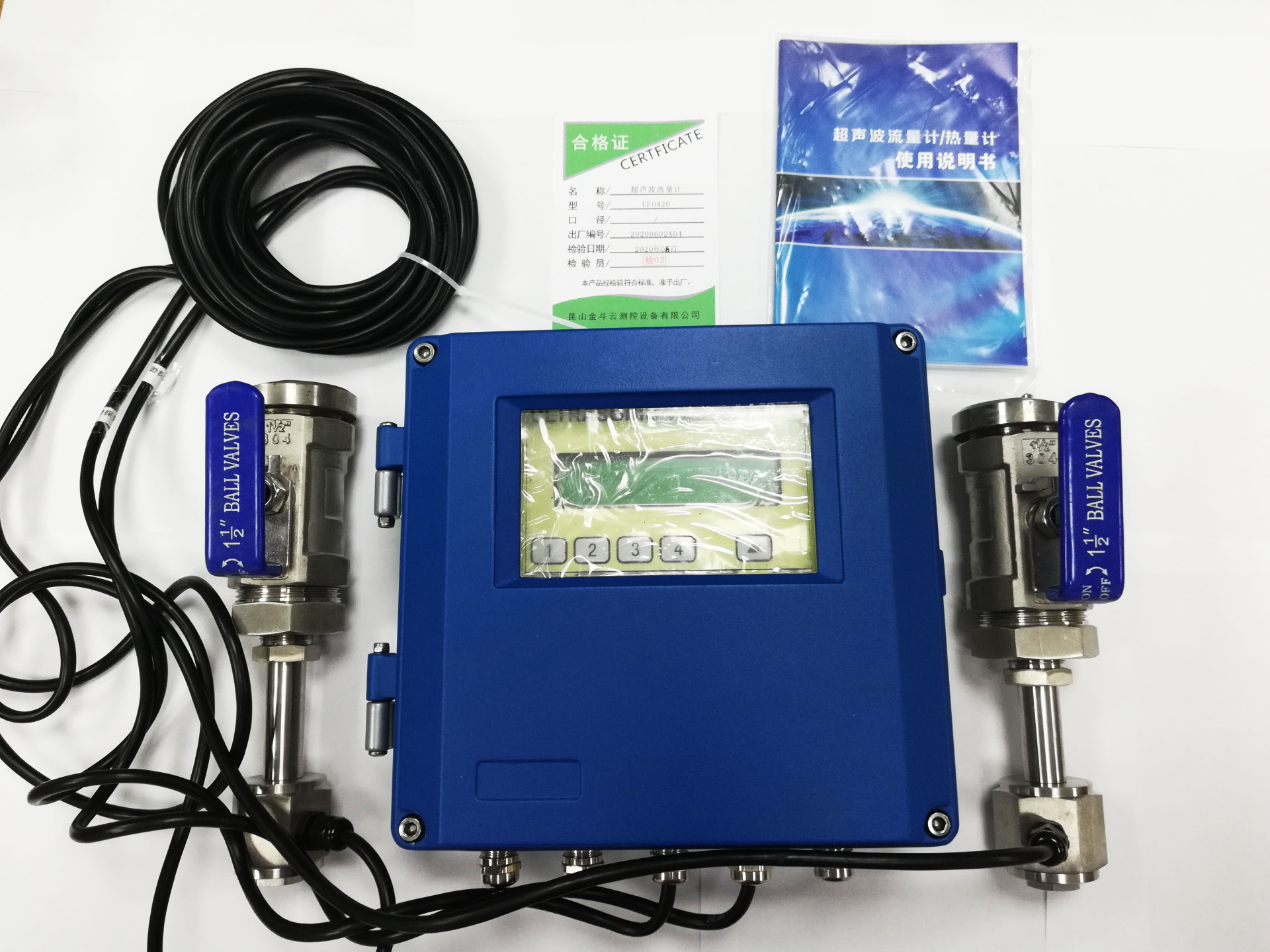

LUOMK UFO420插入式超声波流量计

产品中心/Products

浏览量:
产品名称

LUOMK UFO420插入式超声波流量计

UFO420插入式超声波流量计广泛应用于供热管网的在线计量。主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型,传感器分为外缚式、插入式、管段式等。
没有此类产品
产品描述

UFO420插入式超声波流量计广泛应用于供热管网的在线计量。主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型,传感器分为外缚式、插入式、管段式等。

产品型号:UFO420    产品品牌:LUOMK

* 测量精度:满足EN1434标准

* 测量周期:500ms(每秒2次,每个周期采集128组数据)

* 工作电源:85-264VAC/隔离24VDCF48-36VDC

* 最大流速:64m/s(流速分辨率0.001m/s

* 热量单位:吉焦尔、千卡、BTU可选

* 显    示:2 X 10汉字背光液晶,可显示瞬时热量及正、负、净累积热量等

* 操    作:4 X 4轻触键盘或磁性4按键(F4主机)操作

* 铂 电 阻:PT100三线制作铂电阻

* 信号输入:3路4-20mA模拟输入,精度0.1%,可输入压力、液位等信号

* 信号输出:1路隔离RS485输出

            1路4-20mA0-20mA输出

            1路隔离OCT(脉冲宽度6-1000ms之间可编程,默认200ms)

            1路继电器输出(脉冲宽度200ms

* 通讯协议:MODBUS协议,M-BUS协议,FUJI扩展协议,并兼容国内其它厂家同类产品的通讯协议

* 其它功能:自动记忆前512天、前128个月、前10年正//净累积流量

            自动记忆前30次上、断电时间和流量并可实现自动或手动补加

            可编程批量(定量)控制器,故障自诊断功能

            可通过E-mail传送来的代码文件实现软件升级

* 防护等级:传感器IP68F4主机IP68,其余主机IP65





可选配传感器



标准插入B型                              加长插入B



传感器介绍

安装时在被测管道上使用专用开孔工具打孔,将传感器和被测介质直接接触测量,可带压不停产安装 。该款传感器解决了外缚式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题,具有不停产安装、免维护、与管径无关、无压力损失等特点。



  管道材质为碳钢或不锈钢时可直接焊接安装,对于不可直接焊接的管道,如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装,为防止漏水,用户订货时请提供被测管道的准确外径或周长。

技术参数

标准插入B

加长插入B

适用管径

DN80mm以上



材    质

球阀与探杆:不锈钢316L;球阀底座:普通碳钢(不锈钢选配)

工作频率

1MHz

适用管材

碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道,允许有衬里

备注:1、碳钢、不锈钢可直接焊接(不锈钢管道必须采用不锈钢底座,用户订货时请注意)。

      2、其它管材需使用管箍方可安装(管箍材质:碳钢,订货时请提供准确的管道外径或周长)。

安装方式

Z法



适用温度

-40160



开孔尺寸

Φ19mm/水表插入Φ23mm(安装时使用厂家提供的专用开孔器,可实现带压不停产安装)

压力等级

1.6MPa(安装时压力<0.8MPa)

防护等级

IP68(可浸水工作,水深3米)



安装空间

井壁到管壁550mm

井壁到管壁700mm

长    度

186mm

330mm

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

20000ppm且气泡含量小



信号电缆

SEYV75-2型专用屏蔽电缆,单根可加长到500米(水表插入式电缆长度不能超过5米),布线时电缆应外加金属套管以增加抗干扰性,并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源。
